一：PAC EX2000的應用及作用機理

PACEX2000藥劑對污水的適應性很強，用EX2000處理硫酸污水，在污水水質發生較寬幅度的變化的情況下，依然可以保持良好的處理效果。另外，EX2000藥劑對污水的陽離子具有選擇性絡合的性質，還具有順序絡合的性質，因此可以實現污水中銅離子與砷離子的分步沉降與分離，有利于污泥的分類回收利用。

PACEX2000是有機酸鹽和生物技術的完美結合，通過復雜的反應過程去除重金屬。在反應過程中，EX2000有機酸鹽中所含有的-COOH(羧基)，-OH（羥基），-NH2(氨基)等官能基團以及自身帶有的負電荷陰離子性質，均對金屬離子有吸附作用，同時表面還黏附著大量有機含硫、含磷高分子化合物。金屬離子與表面結構材料上的羧基陰離子、磷酸陰離子、有機含硫高分子化合物和有機含磷高分子化合物等發生相互作用而被固定，形成不溶性“Metaplex球體”。而“Metaplex球體”也會釋放部分外部電荷吸引其他Metaplex和金屬的絡合物。當這些不溶性顆粒在廢水中循環時，它們會互相結合形成絮體。2～4分鐘內，絮凝就基本完成，形成小體積、高密度的含重金屬污泥。EX2000可以在酸性條件下去除所有過渡金屬及其鹽，包括鐵、銅、鎳、鈷、鋅、汞、鎘、鉛、金、銀、鉑、鉻、錫。也對30多種鑭系、錒系金屬有效。尤其重要的是，EX2000不會去除如鈉、鎂、鉀、鈣等堿土金屬。當廢水中含有高濃度的這類元素時，EX2000將不會被消耗，它只絡合重金屬。

 1。藥劑投加量

污水的酸度、金屬離子含量與EX2000的用量有直接的關系。污水酸度越高，EX2000的用量越大，污水中金屬離子濃度越高，EX2000的用量也越大。

根據該公司提供的硫酸污水成份范圍，確定此次試驗藥劑投加量以水樣的酸度1%、銅200mg/L為基準條件來確定基準加藥量。實驗用500ml燒杯，裝入400ml原水，分別加入藥劑量0.5ml至5ml，加藥量每次增加0.5ml。在相同攪拌轉速和反應時間情況下，測定銅的去除率，形成曲線如圖1所示。根據圖1分析，當藥劑投加量在2ml至3ml時，銅的去除率提升最快，3ml之后銅的去除率變化緩慢，在實驗室確定400ml原水樣的最佳藥劑量為3ml。以此加藥比例確定中試一級反應每罐的加藥量為4.7L（單罐容積為623L）。

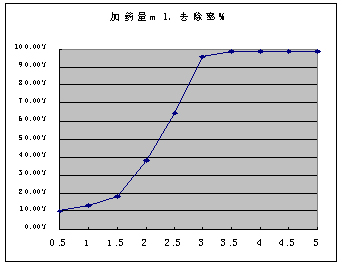

圖1 藥劑投加量與銅的去除率關系

2。 最佳反應時間

最佳反應時間的確定試驗采用相同原水樣進行試驗，所用原水樣的酸度為1%、銅200mg/L左右。實驗用500ml燒杯，裝入400ml原水，加入3ml藥劑，在相同的攪拌轉速下，初次攪拌反應時間為10分鐘起始，以5分鐘為梯度，逐步增加攪拌反應時間到50分鐘。測定銅的去除率曲線如圖2。由實驗得出，反應時間在25分鐘到30分鐘時，銅的去除率最高，35分鐘后銅的去除率下降，由此確定最佳攪拌反應時間為25分鐘。

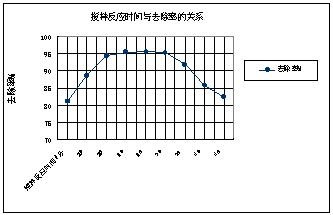

圖2：反應時間與去除率的關系

3。 最佳攪拌速度與靜置沉降時間

最佳攪拌轉速與靜置沉淀時間的確定試驗采用相同原水樣進行試驗，所用原水樣的酸度為1%、銅200mg/L左右。實驗用500ml燒杯，裝入400ml原水，加入3ml藥劑，分別采用不同的攪拌轉速攪拌反應25分鐘。第一個試驗樣攪拌轉速50轉，第二個試驗樣攪拌轉速100轉，之后每個試驗樣比前樣增加20轉，最后一個試驗樣300轉。攪拌反應完成后觀察污泥靜置沉淀情況，記錄沉淀時間，取上清液測定銅的去除率，最終曲線如圖3所示。根據圖3分析，從140轉開始，銅的去除率基本穩定，超過150轉后污泥沉降時間明顯增長，因此選定最佳攪拌轉速為100～140轉。工業化實施時轉速可選擇為60轉/分，只要實現藥劑與污水充分混合、污泥不會沉淀即可。

a）均化池

根據監測分析，酸性污水水質波動較大，為了有效降低系統運行控制難度，設置一個800m3的均化池，用于調節水質，減小水質波動幅度。

b）反應罐

EX2000和水的最佳反應時間為30分鐘，按照每小時處理150噸水量，反應罐的有效容積為80m3，選擇尺寸為直徑4m高度7米的罐體，反應罐的頂部密封。反應罐采用底部連續進水上部連續出水的方式，設置攪拌為每分鐘80轉，保證罐中形成的污泥不會沉淀到底部。

c）沉淀罐

沉淀罐按照豎流式沉淀池的模式進行配置，水在池內沉淀時間為50分鐘。每小時150噸的處理水量，沉淀罐有效容積為125m3。選擇直徑5m高度7米的罐體。沉淀罐采用底部連續進水上部連續出水方式，沉淀罐出水高度低于上級反應罐出水高度0.5m，污水可以從反應罐自流進入沉淀罐，省去泵的提升過程。沉淀罐的污泥通過底部排出，進入污泥脫水系統。沉淀罐上部出水高度高于下一級反應罐進水高度0.5m。

d）污泥系統

利用EX2000處理酸性污水，銅鎳與砷可以實現分離沉降，由于污泥性質的不同，需要兩套污泥處理系統。由沉淀池底部排出的泥水混合液通過泵提升至污泥濃縮罐，污泥濃縮罐底部設置為52°夾角的椎底，椎底底部距離地面高度不能低于2.5m。污泥濃縮罐錐底排出的泥水混合物進入臥螺式離心機深度脫水，配置兩臺離心機分別對不同性質的污泥進行脫水，脫水后的污泥含水率為75%～85%，污泥濃縮罐上清液及離心液通過泵輸送至均化池。臥螺式離心脫水機的處理能力按照總水量的8%～10%選用。

e）EX2000儲藥罐

EX2000藥劑為固體粉劑配置而成的10%濃度溶液，用直徑4m高度7m的儲存罐儲存。儲罐出口設置8臺定量泵向四級反應系統加藥。每級反應系統使用兩臺定量泵，一用一備。

f）管式混合器

采用靜態管式混合器，設計流量為每小時60噸。

g）藥劑定量泵按照每小時處理污水150噸計算，第一級反應系統選用2臺流量為50L/min的定量泵，第二級反應系統選用2臺流量為100L/min的定量泵，第三和第四級反應系統選用4臺流量為60L/min的定量泵。

h）自控系統

整套污水處理裝置采用DCS系統進行控制。自控系統包括污水流量顯示，污水酸度、主要金屬離子濃度、砷離子濃度在線檢測儀表。一級反應采用銅在線檢測數據控制定量泵的加藥流量，二、三和四級反應采用砷在線檢測數據控制定量泵的加藥流量，各類液位檢測儀控制中間輸送泵的開停。
